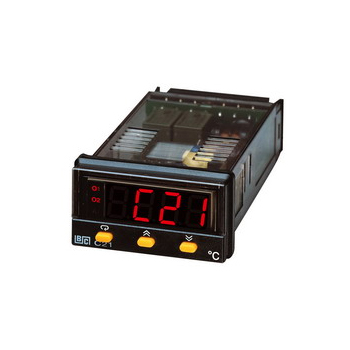

Indicador digital de 50 x 26 mm
El control de límite L41 es un dispositivo de sobretemperatura o un dispositivo de seguridad de límite máximo con una salida de enclavamiento capaz de interrumpir el suministro eléctrico cuando se producen condiciones anómalas en el desarrollo del proceso, por ejemplo, por encima del punto de ajuste de límite máximo o por debajo del punto de ajuste de límite mínimo.
- Description
- Especificaciones
- Documentación
Description
- Fácil de utilizar
- Frecuencia de muestreo A-D rápida (5 veces/seg)
- Entrada universal (PT100, termopar) con una alta precisión A-D de 18 bits utiliza una alta precisión D-A de 15 bits
- Interfaz RS-485 RS-232
- Puerto de programación incorporado
- Una amplia variedad de selección de modos de alarma
- Control de protección de bloqueo
- Pantalla brillante estabilizada con filtro digital
- Panel delantero sellado a NEMA 4X & IP65
- Homologación UL/CSA/CE
- Alto rendimiento a bajo coste
| Potencia |
| 90 - 250 VAC, 47 - 63 Hz, 10VA, 5W máximo |
| 11 - 26 VAC / VDC, SELV, Energía Limitada, 10VA, 5W máximo |
| Entrada de señal | Características |
| Resolución | 18 bits |
| Frecuencia de muestreo | 5 veces / segundo |
| Clasificación máxima | -2 VDC mínimo, 12 VDC máximo (1 minuto por entrada mA) |
| Efecto térmico | ±1,5 uV/ °C para todas las entradas excepto mA ±3,0 uV/ °C para entrada mA |
| Efecto de resistencia del cable del sensor | T/C: 0,2uV/ohmio RTD de 3 cables: diferencia de resistencia de dos cables: 2,6 °C/ohmio RTD de 2 cables: 2,6 °C/ohmio de la suma de la resistencia de dos cables 200nA |
| Relación de rechazo de modo común (RRMC) | 120dB |
| Relación de rechazo en modo normal (RRMN) | 55dB |
| Detección de avería del sensor | Sensor abierto para entradas TC, RTD y mV, inferior a 1 mA para entrada 4-20 mA, inferior a 0,25V para entrada 1 - 5 V, no disponible para otras entradas. |
| Tiempo de respuesta de avería de sensor | Hasta 4 segundos para entradas TC, RTD y mV, 0,1 segundos para entradas 4-20 mA y 1 - 5 V. |
| Características | |||
| Tipo | Rango | Precisión a 25 °C | Impedancia de entrada |
| J | -120 ~ 1000 °C (-184 ~ 1832 °F) | ±2 °C | 2.2MO |
| K | -200 ~ 1370 °C (-328 ~ 2498°F) | ±2 °C | 2.2MO |
| T | -250 ~ 400°C (-418 ~ 752°F) | ±2 °C | 2.2MO |
| E | -100 ~ 900 °C (-148 ~ 1652 °F) | ±2 °C | 2.2MO |
| B | 0 ~ 1800 °C (32 ~ 3308 °F) | ±2 °C (200°C - 1800°C) | 2.2MO |
| R | 0 ~ 1768 °C (32 ~ 3214 °F) | ±2 °C | 2.2MO |
| S | 0 ~ 1768 °C (32 ~ 3214 °F) | ±2 °C | 2.2MO |
| N | -250 ~ 1300 °C (-418 ~ 2372 °F) | ±2 °C | 2.2MO |
| L | -200 ~ 900 °C (-328 ~ 1652 °F) | ±2 °C | 2.2MO |
| PT100 (DIN) | -210 ~ 700 °C (-346 ~ 1292 °F) | ±0.4°C | 1.3KO |
| PT100 (JIS) | -200 ~ 600 °C (-328 ~ 1112 °F) | ±0.4°C | 1.3KO |
| mV | -8 ~ 70mV | ±0.05% | 2.2MO |
| mA | -3 ~ 27mA | ±0.05% | 70.5O |
| V | -1.3 ~ 11.5V | ±0.05% | 650KO |
| Salida 1 / Salida 2 | |
| Clasificación de relé | 2A/240 VAC, 200.000 ciclos de vida para carga resistiva |
| Tensión de impulso | tensión de la fuente 5V, resistencia límite de corriente 66 |
| Características de la salida lineal | |||
| Tipo | Tolerancia cero | Tolerancia del span | Capacidad de carga |
| 4-20 mA | 3.6-4 mA | 20-21 mA | 500O máx. |
| 0-20 mA | 0 mA | 20-21 mA | 500O máx. |
| 0-5 V | 0 V | 5-5.25 V | 10KO mín. |
| 1-5 V | 0.9-1 V | 5-5.25 V | 10KO mín. |
| 0-10 V | 0 V | 10-10.5 V | 10KO mín. |
| Salida Lineal | |
| Resolución | 15 bits |
| Regulación de salida | 0,02 % para cambio a plena carga |
| Tiempo de establecimiento de salida | 0,1 seg. (estable hasta un 99,9 %) |
| Tensión de ruptura de aislamiento | 1000 VAC |
| Efecto térmico | ±0,01 % de SPAN/°C |
| Salida del triac (SSR) | |
| Clasificación | 1A / 240 VAC |
| Corriente de irrupción | 20A para ciclo 1 |
| Corriente de carga mín | 50 mA rms |
| Fugas en estado abierto máx | 3 mA rms |
| Tensión de estado activo máx | 1.5V rms |
| Resistencia de aislamiento | 1000 Mohmios mín. a 500 VDC |
| Fuerza dieléctrica | 2500 VAC durante 1 minuto |
| Alarma (Salida 2) | |
| Relé de alarma | Forma A, Clasificación máx 2A/240VAC, 200.000 ciclos de vida para carga resistiva. |
| Funciones de alarma | Temporizador de intervalo Alarma Alta / Baja de desviación, Alarma Alta / Baja de desviación Alarma Alta / Baja de proceso |
| Modo de alarma | Normal, Enclavamiento, Retención, Enclavamiento / Retención. |
| Temporizador de intervalo | 0,1 - 4553,6 minutos |
| Comunicación de datos | |
| Interfaz | RS-232 (1 unidad), RS-485 (hasta 247 unidades) |
| Protocolo | Protocolo Modbus modo RTU |
| Direcció | 1 - 247 |
| Velocidad de transmisión | 2,4 ~ 38,4 Kbits/seg. |
| Bits de datos | 7 u 8 bits |
| Bits de paridad | ninguno, par o impar |
| Bits de stop | 1 o 2 bits |
| Búfer de comunicación | 160 bytes |
| Retransmisión analógica | |
| Señal de salida | 4-20 mA, 0-20 mA, 0-1V, 0-5V, 1-5V, 0-10V |
| Resolución | 15 bits |
| Precisión | ±0,05% de span ±0,0025% /°C |
| Resistencia de carga | 0 - 500 ohmios (por salida de corriente),10 K ohmios mínimo (por salida de tensión) |
| Regulación de salida | 0,01% para cambio a plena carga |
| Interfaz de usuario | |
| Una sola Pantalla LED de 4-dígitos | 10mm (C21, C91) |
| Teclado numérico | 3 teclas (C21), 4 teclas (C91) |
| Puerto de programación | para ajuste automático, calibración y ensayo |
| Puerto de comunicación | conexión a PC para control de supervisión |
| Modo de control | |
| Salida 1 | Acción opuesta (calentamiento) o directa (refrigeración) |
| Salida 2 | Control de refrigeración PID, banda de refrigeración P 50 ~ 300% de PB, zona muerta -36,0 ~ 36,0% de PB |
| ON-OFF | 0,1 - 90,0 (°F) control de histéresis (banda P = 0) |
| P or PD | 0 - 100,0 % ajuste de desviación de cero |
| PID | Lógica difusa modificada, banda proporcional (PB) 0,1 ~ 900,0°F , Tiempo integral (IT) 0 - 3600 segundos, Tiempo derivativo (TD) 0 - 360,0 segundos |
| Tiempo de ciclo | 0,1 - 90,0 segundos |
| Control manual | Calor (MV1) y Frío (MV2) |
| Ajuste automático | arranque en frío y arranque en caliente |
| Modo de fallo | autotransferencia a modo manual en caso de rotura de sensor o avería en el convertidor A-D |
| Control por rampa | velocidad de rampa 0 ~ 900,0°F/minuto o 0 ~ 900,0 °F/hora |
| Modo de espera | activado o desactivado |
| Control por rampa | Velocidad de rampa 0 ~ 500,0 °C/minuto o 0 ~ 500,0 °C/hora |
| Filtro digital | |
| Función | primera orden |
| Tiempo constante | 0; 0,2; 0,5; 1; 2; 5; 10; 20; 30; 60 segundos programable |
| Condiciones ambientales y físicas | |
| Temperatura de funcionamiento | -10°C a 50°C |
| Temperatura de almacenamiento | -40°C a 60°C |
| Humedad | 0 a 90 % HR (sin condensación) |
| Altitud | 2000m máximo |
| Contaminación | Grado 2 |
| Resistencia del aislamiento | 20 M ohmios mín. (a 500 VDC) |
| Fuerza dieléctrica | 2000 VAC, 50/60 Hz durante 1 minuto |
| Resistencia a la vibración | 10 - 55 Hz, 10 m/s² durante 2 horas |
| Resistencia a los golpes | 200 m/s² (20 g) |
| Monturas | policarbonato ignífugo |
| Dimensiones | C21 ---50mm(An) X 26,5mm(Al) X 110,5mm(L), 98,0 mm de fondo tras el panel C91 ---48mm(An) X 48mm(Al) X 94mm(L), 86 mm de fondo tras el panel |
| Montura | C21 ---montura en panel, 22 X 45(mm) de recorte C91 ---montura en panel, 45 X 45 (mm) de recorte |
| Peso | C21 --- 120 gramos C91 --- 140 gramos |
| Normativa | |
| Seguridad | UL 61010C-1 , CSA C22.2 No. 24-93 , EN61010-1 (IEC1010-1) |
| Clase de protección | NEMA 4X (IP65) panel delantero para C21, IP30 panel delantero para C91, todos para uso en interiores, IP20 carcasa y terminales |
| EMC | EN61326 |
| Folleto | LF0C91 (258KB / 6 pág.) |  |
| Manual de usuario | UM0C911A (647KB / 78 pág.) | |
| UM0C911G (927KB / 79 pág.) | |
