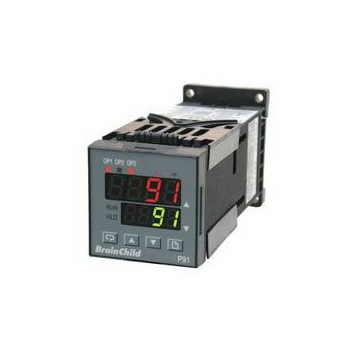

Controlador de rampas de 48X48 mm
El controlador de perfiles PID + Lógica Difusa basado en microprocesador con numerosos segmentos de rampa e intervalo, incorpora dos pantallas LED de 4 dígitos brillantes y de fácil lectura, donde se indican los valores de proceso o valores de punto de ajuste. La tecnología de Lógica Difusa permite un proceso por el que se alcanza un punto de ajuste predeterminado en el menor tiempo posible, con un mínimo de exceso durante el encendido o avería de carga externa.
Como fabricante profesional y experimentados que somos, suministramos controlador de temperatura de alta calidad y rendimiento, también llamados control de temperatura, control de temperatura electrónico, regulador electrónico de temperatura, controladores de temperatura programable, controlador de rampas, controlador pid.
- Description
- Especificaciones
- Documentación
Description
- 9 perfiles en total, un perfil con 16, 32 o 64 segmentos como mucho
- Cada segmento deberá configurarse como una rampa o intervalo (espera)
- Frecuencia de muestreo A-D rápida (5 veces/seg)
- Después de un evento, el proceso pasa a los valores de accionar, mantener, cancelar, manual, transferencia de fallo, modo OFF, siguiente segmento o seleccionar segundo PID
- Alta precisión de la entrada A a D de 18 bits y de la salida D a A de 15 bits
- Alta frecuencia de muestreo de 200 mseg
- Control difuso para alcanzar el punto de ajuste con el mínimo de exceso y en el menor tiempo
- Se pueden configurar hasta tres relés para la salida de eventos
- Retransmisión análoga de valores de proceso y valores de punto de ajuste
- Comunicaciones RS-485 o 232 opcionales
- Puerto programable para facilitar la configuración o calibración
- Protección de bloqueo como medida de seguridad
- Transferencia Bumpless de control seguro durante la avería del sensor
- Filtro digital para aumentar la estabilidad de los valores de proceso
- Función SEL para facilitar el funcionamiento
| Potencia |
| 90 - 250 VAC, 47 - 63 Hz, 12VA, 5W máximo |
| 11 - 26 VAC / VDC, SELV, Energía Limitada, 12VA, 5W máximo |
| Entrada de señal | |
| Resolución | 18 bits |
| Frecuencia de muestreo | 5 veces / segundo |
| Clasificación máxima | -2 VDC mínimo, 12 VDC máximo (1 minuto por entrada mA) |
| Efecto térmico | ±1,5 uV/ °C para todas las entradas excepto mA ±3,0 uV/ °C para entrada mA |
| Efecto de resistencia del cable del sensor | T/C: 0,2uV/ohmio RTD de 3 cables: diferencia de resistencia de dos cables: 2,6 °C/ohmio RTD de 2 cables: suma de la resistencia de dos cables: 2,6 °C/ohmio |
| Corriente de abrasamiento | 200nA |
| Relación de rechazo en modo común (RRMC) | 120dB |
| Relación de rechazo en modo normal (RRMN) | 55dB |
| Detección de avería del sensor | Sensor abierto para entradas TC, RTD y mV, cortocircuito del sensor para entradas RTD, por debajo de 1 mA para entrada 4-20 mA, por debajo de 0,25V para entrada 1 - 5 V, no disponible para otras entradas. |
| Tiempo de respuesta de avería de sensor | Hasta 4 segundos para entradas TC, RTD y mV, 0,1 segundos para entradas 4-20 mA y 1 - 5 V. |
FolletoLFP91 (1,85MB / 6 páginas)
Manual de usuarioUM0P911C (2,71MB / 97 páginas)
